探针!带你去认识 微型弹簧针(pogo pin)

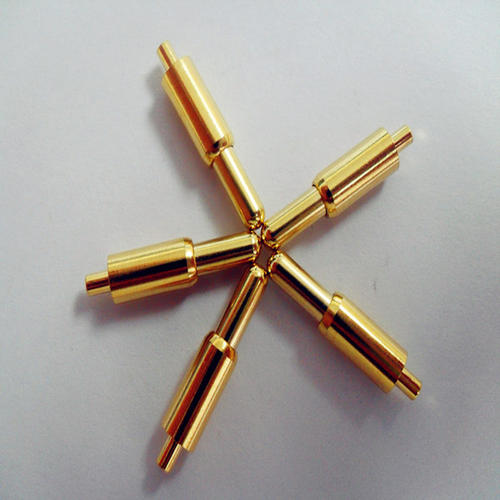

　　首先，让我们谈谈什么是“微型弹簧针”。“微弹簧针”也是一种弹簧针类型，但是它的体积非常的细小小，空间占用率很低(是产品连接器上非常节省空间的产品) 一、微型弹簧针的应用领域。这是一种适用于有限空间的新型连接器系统。如果产品需要扁平设计或最终产品是模块化的，应避免使用对接连接器，因此微型弹簧针是最佳理想的选择。连接器将被直接推到印刷电路板上的接触垫上。 二，微型弹簧针的产品属性。额定电流可达10A，最小针规为0.4毫米(通过插入)/0.3毫米(表面贴装)，使用寿命超过5万次。它具有高抗振性，适用于轻、薄手机模块(显示器、音频插孔、充电等模块)的数据传输或电流传输。 三、微型弹簧针的结构和工作原理。像普通弹簧针一样，微型弹簧针连接器包括一个包含弹簧和顶针的细管。弹簧将针推到印刷电路板上的接触垫，以建立可靠且抗振动的电接触。 微型弹簧针结构 第四，定制设计。微型弹簧针可从定制的弹簧针中选择，使用高度满足规格要求。该产品可应用于全自动装配生产线。可选的定制设计，包括不同形状的引脚和连接器橡胶外壳、保护装置、包装或匹配的母头。 5.标准设计。客户可以根据项目的特殊要求自由选择设计。除了不规则的结构，客户还可以使用弹簧引脚端子作为单排、双排或多排引脚产品的新连接器标准。
